Модернізація актуатора MMT (Toyota): Перехід на підшипники

Роботизована трансмісія Toyota MMT (Multi-Mode Transmission) — це класична механіка, якою керують електромеханічні актуатори. "Ахіллесовою п'ятою" цієї системи є сам виконавчий механізм (актуатор) вижиму зчеплення. Саме він сприймає колосальні циклічні навантаження при кожному перемиканні передач.

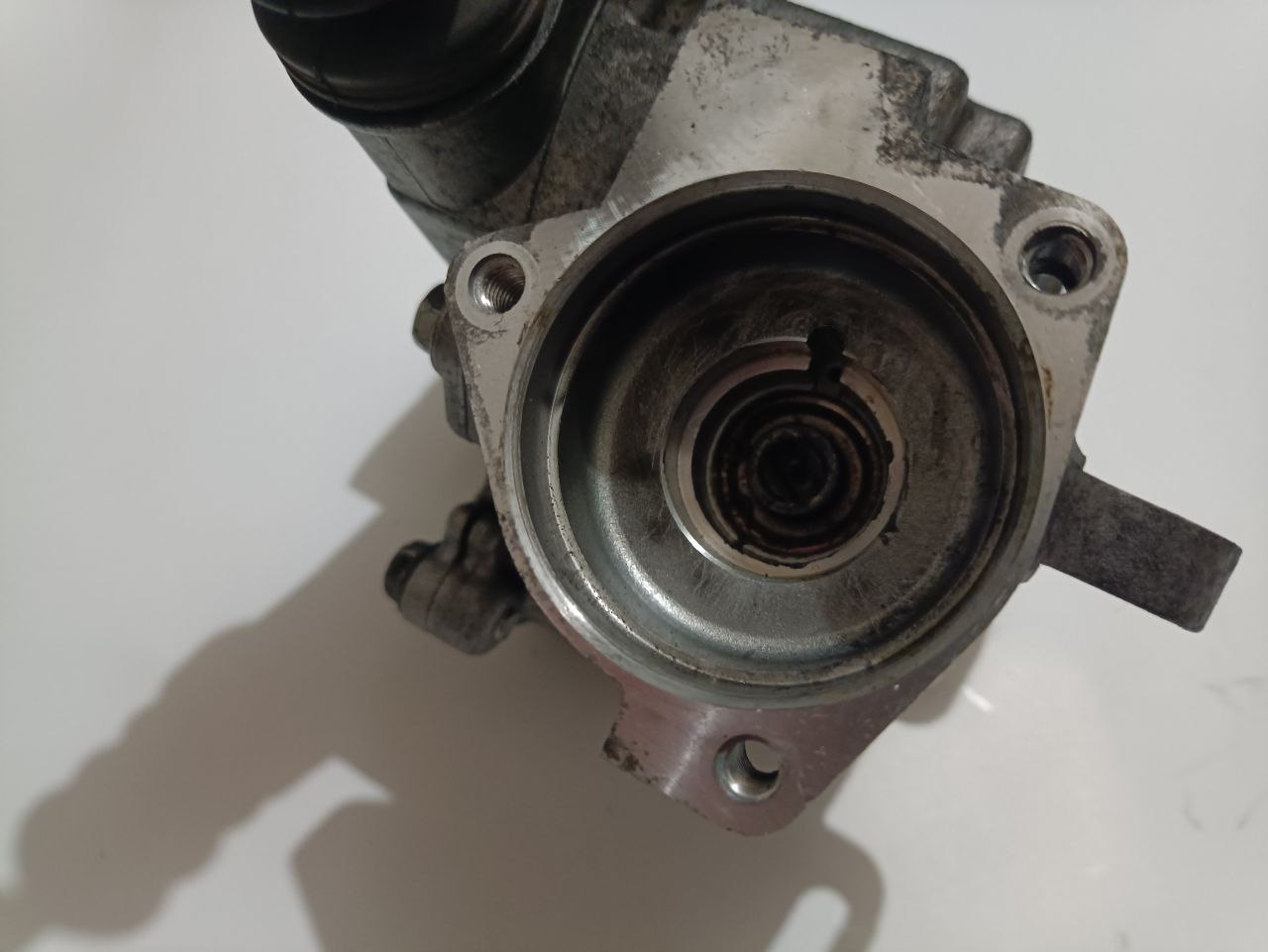

Конструктивний прорахунок виробника: З заводу в корпусі актуатора встановлені втулки ковзання (sleeve bearings). Це просте і дешеве рішення, яке, однак, має критичні недоліки в умовах інтенсивної міської експлуатації.

Аналіз заводської конструкції (Втулки)

Втулки працюють за принципом тертя ковзання. З часом, під дією радіальних навантажень від черв'ячної передачі, відбувається неминуче:

• Еліпсний виробіток: Втулка втрачає круглу форму, отвір стає овальним.
• Втрата мастильного шару: Продукти зносу забивають пори металу, коефіцієнт тертя зростає.
• Підклинювання штока: Електромотор змушений споживати пікові струми, щоб подолати опір механіки.

Чому виникає помилка P0810?

Помилка P0810 (Clutch Position Control Error) — це крик про допомогу блоку керування (TCM). Через люфт у втулках виникає механічний гістерезис:

1. Блок дає команду "Вижати зчеплення на 10 мм".
2. Через люфт вал актуатора зміщується, але датчик положення цього не бачить коректно.
3. Реальний вижим становить не 10 мм, а 8 мм.
4. Блок фіксує розбіжність між розрахунковим та фактичним положенням струму мотора і йде в аварійний захист.

Інженерне рішення: Модернізація на підшипники

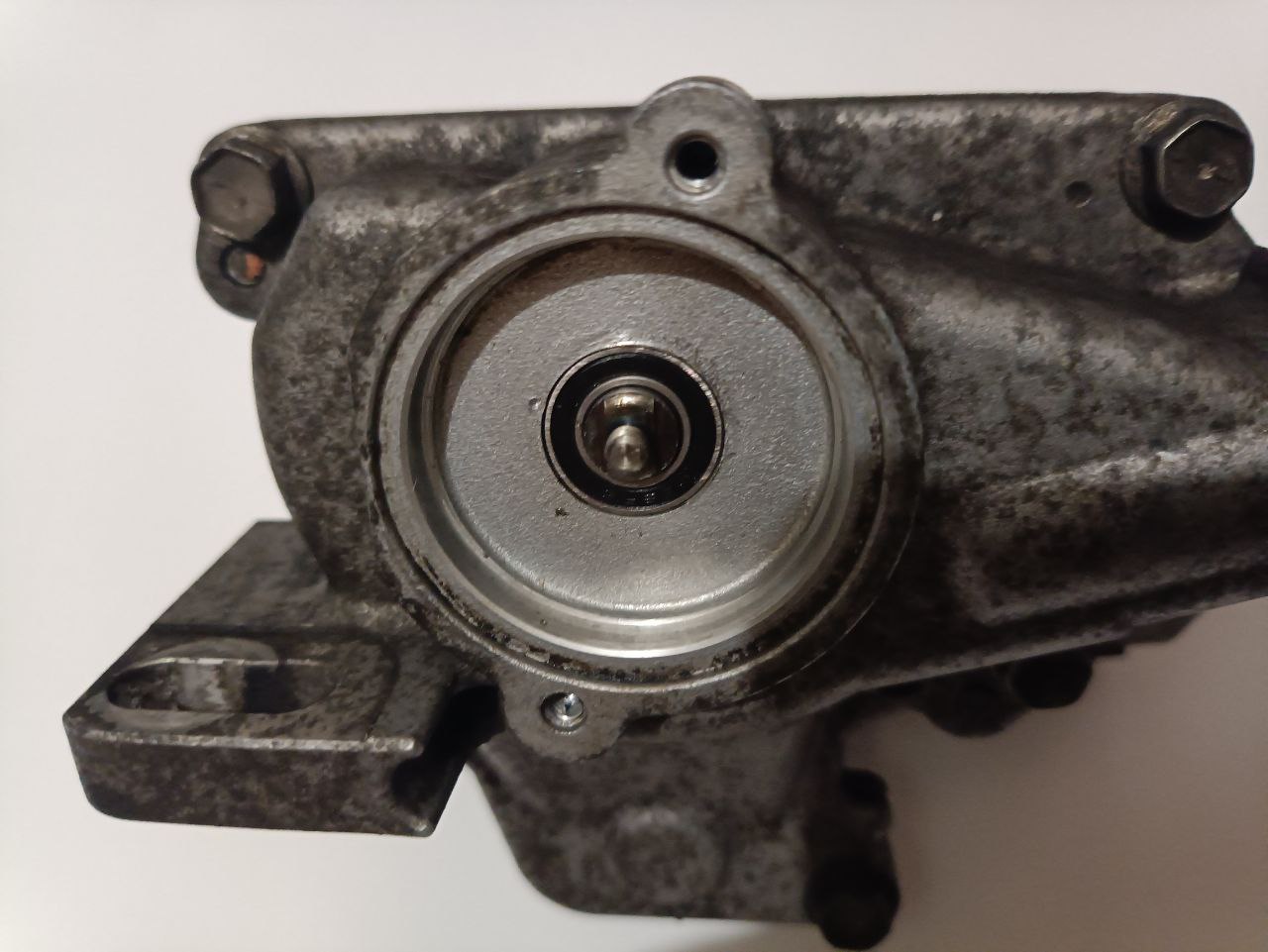

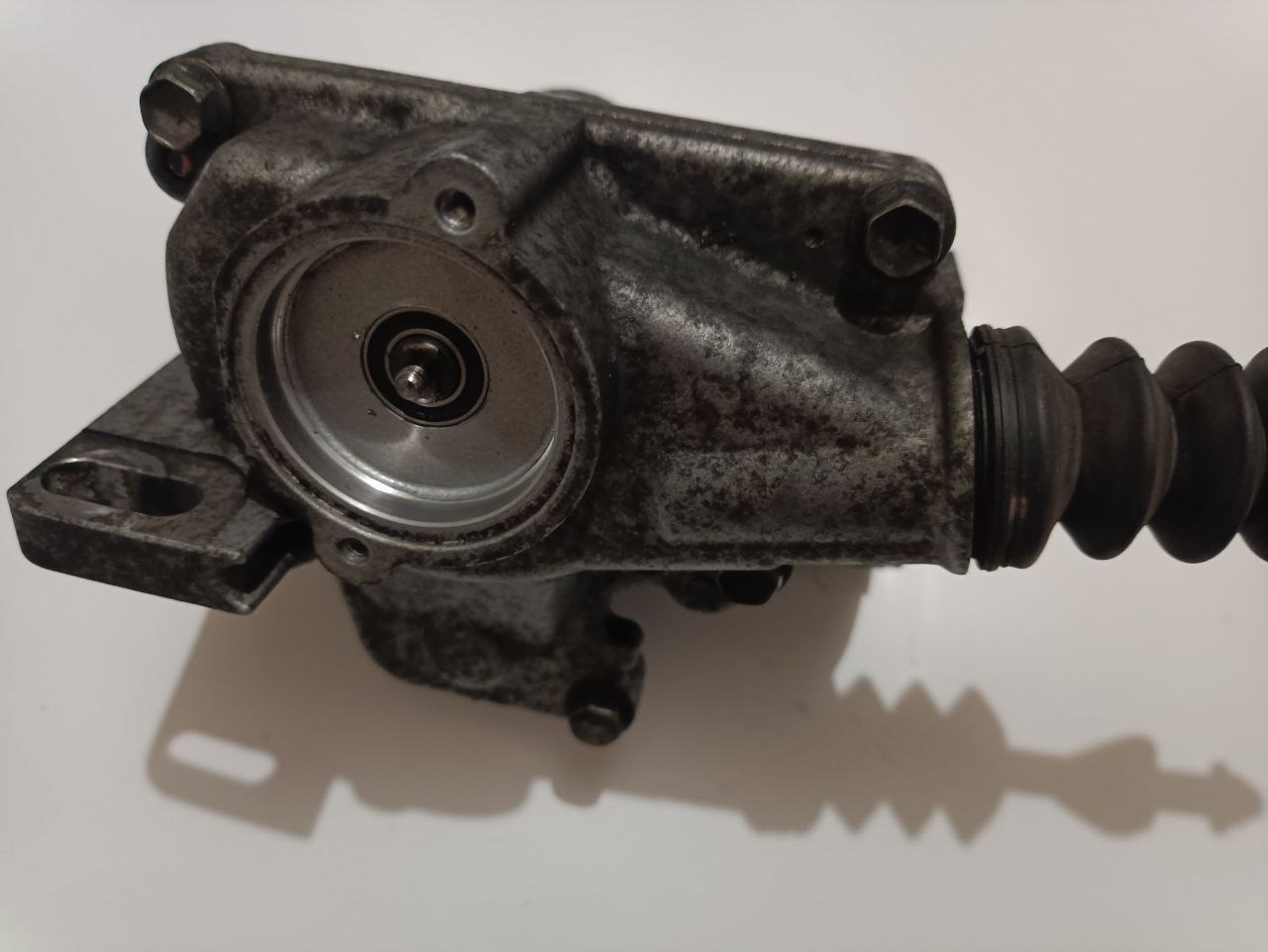

Єдиний спосіб кардинально вирішити проблему, а не відкласти її — це зміна типу тертя. Ми проводимо повну реконструкцію корпусу актуатора, замінюючи вузол ковзання на радіальні шарикопідшипники закритого типу.

Переваги підшипників над втулками:

• Зміна фізики процесу: Заміна тертя ковзання на тертя кочення зменшує опір вузла в десятки разів.
• Відсутність люфтів: Підшипник жорстко центрує вал черв'ячної передачі, виключаючи перекоси навіть під навантаженням.
• Герметичність: Закриті підшипники мають власне мастило на весь термін служби і захищені від пилу продуктів зносу щіток.

Результат модернізації

Після встановлення підшипників кінематика роботи Toyota MMT змінюється кардинально:

1. Ресурс вузла: Зростає в 2–3 рази (понад 150 тис. км без обслуговування).
2. Плавність ходу: Зчеплення працює лінійно, без "сходинок" та заїдань. Зникають ривки в заторах.
3. Швидкодія: Електромотору легше обертати механізм, що прискорює час перемикання передач на мілісекунди.

Висновок інженера

Заводське рішення на втулках у MMT/Freetronic — це заплановане старіння вузла. Модернізація на підшипники перетворює цей "примхливий" актуатор на надійний агрегат, який перестає турбувати власника. Це той випадок, коли ремонт робить деталь кращою, ніж вона була новою з конвеєра.
