Знос штока зчеплення Selespeed / Dualogic: Чому робот хрустить при перемиканні?

У гідравлічних системах роботів Fiat Dualogic / Alfa Selespeed (CFC208/228/300/328) вижим зчеплення здійснюється потужним гідроциліндром. Між поршнем цього циліндра та механічною вилкою зчеплення знаходиться посередник — сталевий шток-штовхач (Push Rod). У заводському виконанні його довжина складає еталонні 74-75 мм (діаметр близько 7-8 мм).

Ця проста деталь часто стає причиною складних діагностичних головоломок. Власники скаржаться на хрускіт при перемиканні, вибивання в нейтраль або помилку "Clutch Subsystem Failure", хоча саме зчеплення (диск і корзина) ще має значний запас ресурсу.

Фізика процесу: Абразивний контакт

Шток працює в умовах жорсткого контакту "метал-об-метал".
З одного боку він впирається в поршень гідроциліндра (сферична п'ятка), з іншого — в чашку вилки вижиму зчеплення.

Механізм відмови:
Під дією величезного осьового навантаження (сотні кілограмів) і вібрацій, кінець штока та посадочне місце у вилці поступово стираються.
— Метал розклепується.
— Довжина штока зменшується на 1-3 мм.
— У вилці пробивається заглиблення ("кратер").

Кібернетична сліпота: Як знос обманює датчик?

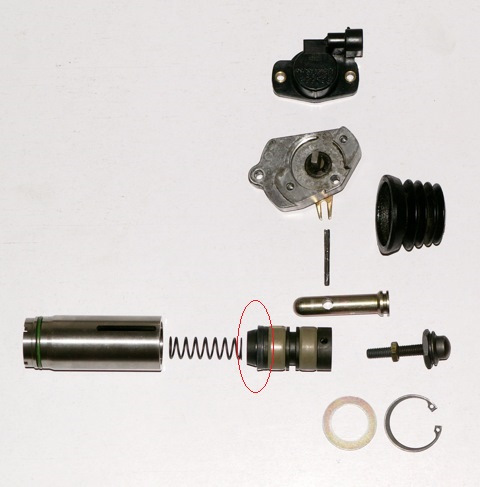

Чому ці пару міліметрів такі критичні? Тому що робот Selespeed "бачить" роботу зчеплення не очима, а через датчик положення зчеплення (Clutch Potentiometer). Цей датчик стоїть на гідроциліндрі і відслідковує переміщення поршня, а не самої вилки.

Ланцюг помилки:

1. Блок керування (TCU) дає команду вижати зчеплення.
2. Поршень висувається на розрахункову відстань (наприклад, 18 мм).
3. Датчик рапортує: "Поршень висунуто, зчеплення розімкнене".
4. Реальність: Через зношений (короткий) шток ці 18 мм ходу поршня перетворюються лише в 15 мм ходу вилки. Цього недостатньо для повного розмикання дисків.
5. Наслідок: Зчеплення "веде" (недожим). Первинний вал продовжує обертатися. Синхронізатори не можуть зупинити шестерні. Передача вмикається з ударом і хрускотом, або робот взагалі відмовляється вмикати швидкість.

Кулібінство vs Інженерія: Чому не можна "наварювати"?

На форумах та в гаражах часто пропонують "народні методи" вирішення проблеми:

• "Наварити сваркою піптик на кінець штока".
• "Підкласти шайбочку або гайку в вилку".
• "Виточити довший шток у токаря з арматури".

Чому це небезпечно:

1. Твердість металу: Оригінальний шток проходить термообробку (цементацію). Зварювання відпускає метал, роблячи його м'яким. Наварка зітреться за 2 тисячі км, знову змінивши геометрію.
2. Ризик заклинювання: "Колгоспні" шайбочки можуть випасти від вібрації і потрапити в механізм корзини, заклинивши зчеплення на швидкості.
3. Геометрія сфери: Якщо кінець штока буде мати неправильний радіус заокруглення, він працюватиме як фреза, остаточно просвердливши вилку наскрізь.

Висновок інженера

Шток зчеплення — це дешева деталь, яка виконує титанічну роботу. Його знос (скорочення довжини) вводить електроніку в оману, змушуючи думати, що зчеплення зношене або несправне. Не займайтеся наварюванням — це тимчасова ілюзія ремонту. Тільки відновлення заводської геометрії вузла (шток + вилка) гарантує чітке розмикання дисків і збереження ресурсу синхронізаторів КПП.
