Щітки моторів Durashift EST: Чому не можна ставити звичайний графіт?

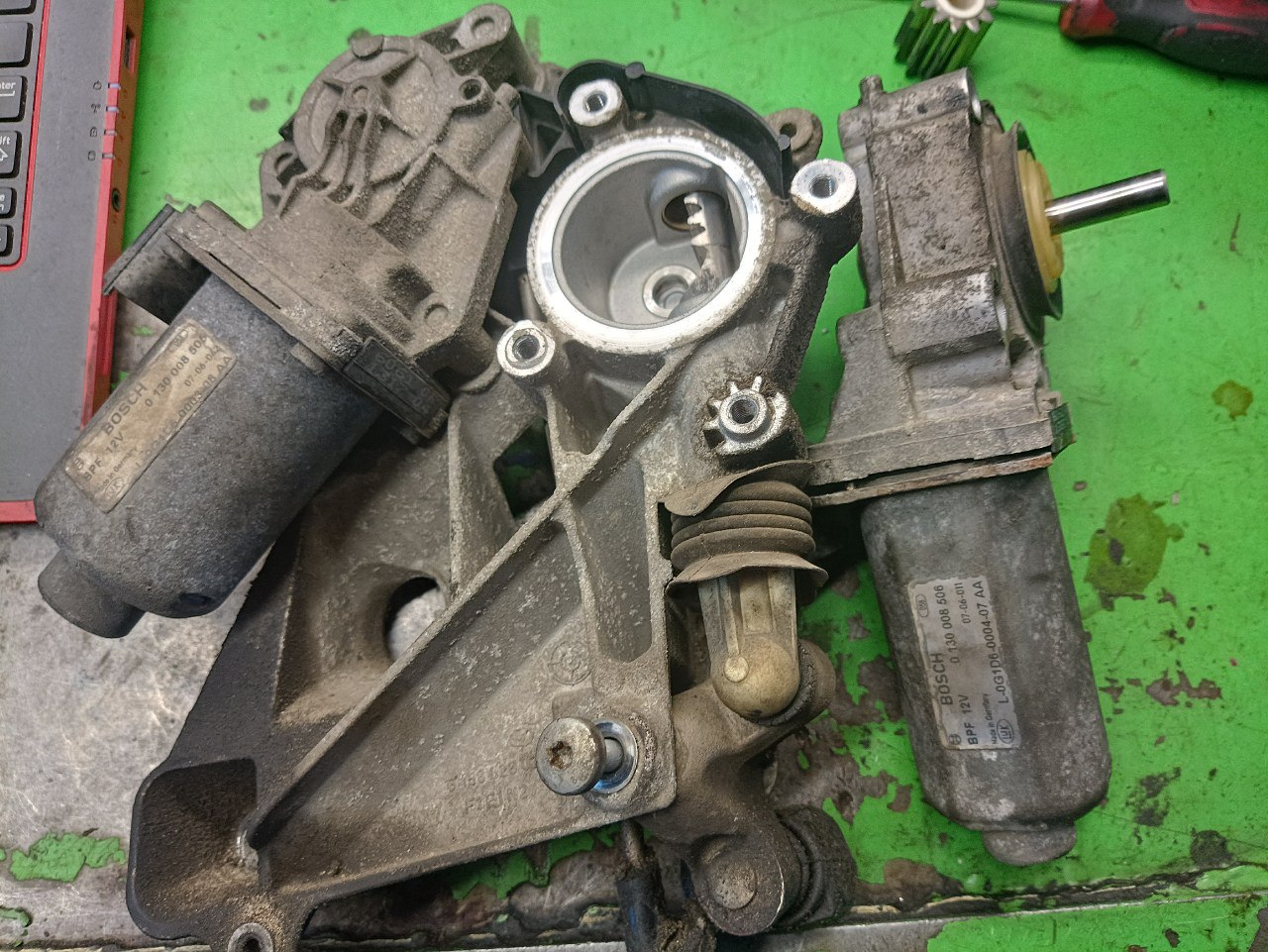

Роботизована трансмісія Ford Durashift EST (встановлюється на Fusion, Fiesta mk5, Mazda 2) керується блоком, в якому працюють два потужні електродвигуни постійного струму. Один відповідає за вибір лінії передач (Select), інший — за вмикання (Shift).

На пробігах понад 150 000 км ці мотори починають давати збої. Автомобіль може відмовитися заводитися, на дисплеї блимає індикатор несправності, а діагностика видає помилки серії P0810 / P0900 (Clutch Actuator Circuit / System Error). Причина банальна, але критична — фізичний знос струмознімальних щіток.

Електротехніка процесу: Чому мотор "вмирає"?

Щітки передають струм на колектор якоря, що обертається.
Коли щітка стирається до критичної довжини:
1. Пружина перестає її притискати.
2. Виникає "брязкіт контактів" і сильне іскріння (дуга).
3. Опір контакту зростає.
4. Наслідок: Мотор втрачає потужність. Він не може розвинути потрібний крутний момент, щоб швидко пересунути вилку КПП.
Блок керування (ASM) фіксує, що операція перемикання зайняла занадто багато часу (Time-out), і блокує коробку в аварійному режимі.

Чому "графіт з базару" вбиває блок керування?

Багато власників, бажаючи зекономити, купують звичайні графітові щітки для побутових електроінструментів (дрилі, болгарки) і підпилюють їх під розмір.
Це фатальна інженерна помилка.

Фізика матеріалів:

• Побутовий графіт: Розрахований на високу напругу (220В) і малі струми. Він має високий питомий опір.
  У низьковольтній мережі авто (12В) такий опір призводить до падіння напруги. Мотор крутиться "в'яло".
• Оригінальний мідно-графіт: Містить великий відсоток мідної пудри. Це забезпечує мінімальний опір і здатність пропускати пікові струми (до 30-40 Ампер) без нагріву.

Регламент ремонту: Тільки Copper-Graphite

Ми використовуємо виключно спеціалізовані автомобільні щітки (мідно-графітові), які відповідають специфікаціям Bosch/Brose.

Процедура заміни:
1. Розборка мотора і оцінка стану колектора (якщо є глибока виробітка — продорожування і шліфовка ламелей).
2. Припайка нових щіток (використання активного флюсу заборонено, тільки каніфоль, щоб не викликати корозію).
3. Перевірка вільного ходу щіток у шахтах.

Фінал: Адаптація геометрії

Після того, як мотори ожили і почали працювати з повною віддачею, характеристики системи змінилися.
Блок керування пам'ятає "старі" параметри, коли мотори були слабкими.
Обов'язковий крок: Запуск процедури "Gearbox Learning" (Навчання параметрів КПП) через діагностичний сканер. Робот пройдеться по всіх передачах, заміряє струми упорів і запише нові адаптаційні дані. Без цього можливі жорсткі удари при вмиканні передач.

Висновок інженера

Заміна щіток на Durashift — це ювелірна робота. Використання дешевих матеріалів перетворює надійний вузол на бомбу уповільненої дії. Правильні мідно-графітові щітки + чистий колектор + програмна адаптація = ще 100-150 тис. км безпроблемної їзди.
