Блок керування Easytronic (MTA): Архітектура, схемотехніка та аналіз відмов

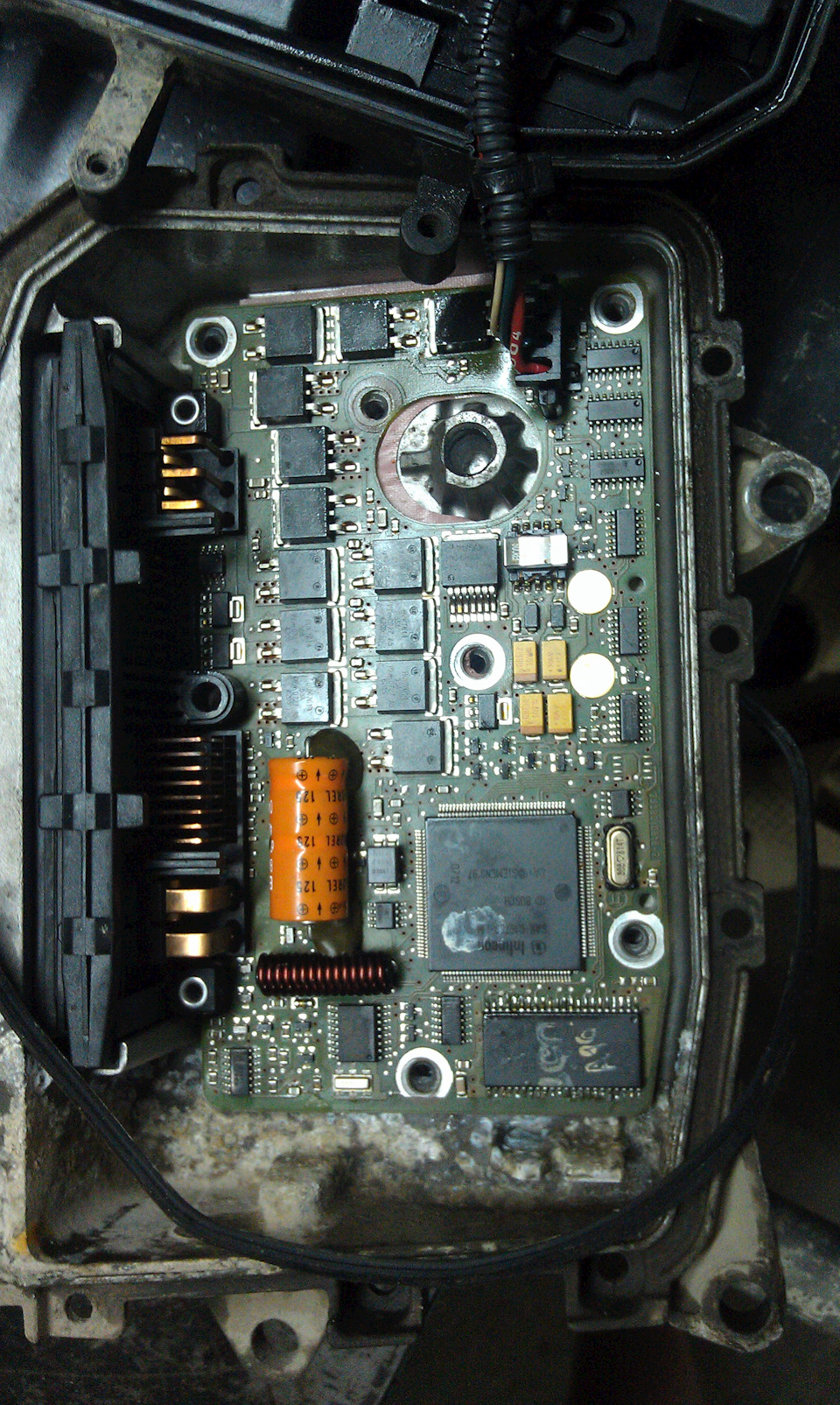

Блок керування трансмісією (TCM — Transmission Control Module) у системі Easytronic — це складний мехатронний вузол, який поєднує в собі високопродуктивну обчислювальну електроніку та силову частину для керування електродвигунами. Він виступає посередником між намірами водія та механікою коробки передач.

Функціональна архітектура блоку поділяється на три логічні рівні:

• Обробка сигналів: Зчитування даних з датчиків Холла (положення штоків), аналіз швидкості обертання валів та отримання запитів моменту через CAN-шину від ECU двигуна.
• Силове керування (Power Stage): Формування ШІМ-сигналів (PWM) для керування потужністю електродвигунів актуаторів (зчеплення та вибору передач).
• Логіка безпеки: Моніторинг струмів, температури плати та цілісності даних (Watchdog timer).

Саме силова частина та пам'ять є найбільш вразливими елементами конструкції, що піддаються термічним та електричним перевантаженням.

Слабке місце №1: Силові ключі (MOSFET) та електродвигуни

Найпоширеніша несправність електроніки Easytronic має чисто механічне першоджерело. Блок керує електродвигуном вижиму зчеплення через H-міст на польових транзисторах (MOSFET).

Ланцюгова реакція виходу з ладу:

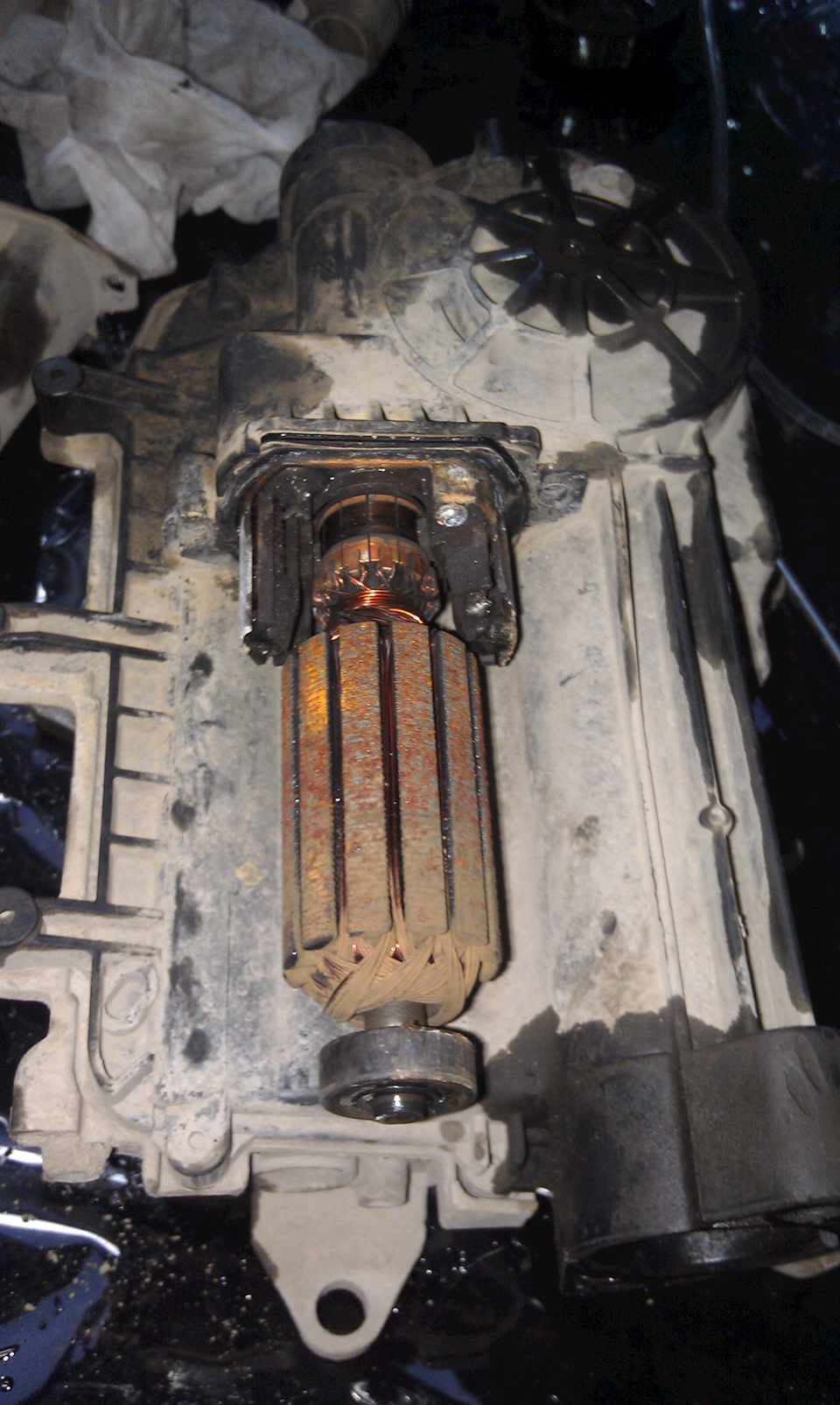

1. У процесі експлуатації графітові щітки електродвигуна актуатора зношуються.
2. Продукти зносу (струмопровідний графітовий пил) накопичуються на колекторі та всередині корпусу мотора.
3. Пил створює паразитні містки, знижуючи опір обмоток, або щітки підклинюють, викликаючи різкий стрибок споживання струму (КЗ).
4. Результат: Силові ключі на платі не витримують струмового перевантаження, перегріваються і "пробиваються". Ланцюг керування розривається або замикається на постійну подачу напруги.

Слабке місце №2: Пошкодження EEPROM (Енергонезалежна пам'ять)

Мікросхема EEPROM зберігає критичні дані: адаптаційні карти, точку схоплювання зчеплення, VIN-код та конфігурацію авто. "Зліт" прошивки — це руйнування логічної структури цих даних.

Причини пошкодження дампу пам'яті:

• Просадка напруги: Спроба запуску двигуна на "сівшому" акумуляторі. При напрузі нижче порогової, процесор може виконати помилкову команду запису в довільну комірку пам'яті.
• Некоректне "прикурювання": Стрибки напруги (Surge Voltage) під час запуску від пуско-зарядного пристрою.
• Збій циклу запису: Вимкнення живлення в момент, коли блок проводив перерахунок параметрів адаптації після вимкнення запалювання.

Слабке місце №3: Вплив вологи та корозія

Блок керування Easytronic часто розміщений у підкапотному просторі в зоні прямого термічного впливу двигуна та перепадів температур. Це призводить до деградації герметика корпусу.

Механізм руйнування:

• Розгерметизація: Від постійних циклів нагріву/охолодження заводський герметик втрачає еластичність і тріскається.
• Конденсат та капілярний ефект: Волога потрапляє всередину корпусу, накопичуючись у найнижчих точках плати.
• Електрохімічна корозія: Під дією напруги волога швидко роз'їдає мідні доріжки та перехідні отвори (vias), особливо в колах живлення процесора та драйверів CAN-шини. Часто це виглядає як "зелений наліт" на ніжках мікросхем.

Висновок спеціаліста

Блок Easytronic — це надійна схема, яка стає жертвою зовнішніх факторів. 90% несправностей електроніки є вторинними. Першопричина завжди криється у фізиці: графітовий пил від щіток, стара гальмівна рідина, що збільшує навантаження на гідравліку, або негерметичність корпусу. Професійний підхід вимагає комплексного відновлення: заміна щіток/підшипників мотора + перепайка ключів + програмна адаптація.
