Аварійний режим PowerShift 6DCT450: Чому заклинюють вилки перемикання (Shift Forks)?

Власники автомобілів Ford (Mondeo, Kuga, S-Max) з трансмісією PowerShift 6DCT450 (MPS6) часто стикаються з ситуацією, коли коробка раптово переходить в аварійний режим, обмежуючи тягу або вимикаючи парний/непарний ряд передач. Діагностика при цьому показує помилки серії P2849, P284A, P284B (Stuck Fork A/B/C/D) або P073F (Unable to Engage Gear).

Ці помилки вказують на те, що модуль керування (TCM) втратив контроль над фізичним положенням вилок перемикання. Наша інженерна практика виділяє три основні механічні причини цього явища, кожна з яких вимагає глибокого розбору агрегату.

Причина №1: Втрата магнітних міток (Magnet Displacement)

Робот 6DCT450 — це «сліпа» система. Щоб розуміти, увімкнена передача чи ні, TCM використовує датчики Холла. Вони реагують на магнітне поле спеціальних постійних магнітів, закріплених на кінцях кожної вилки перемикання.

Суть проблеми:
З часом, під дією постійних циклів нагріву-охолодження (від -20°C до +120°C) та вібрацій, заводський клейовий компаунд деградує. Магніт просто відпадає від свого посадкового місця на вилці.

Наслідок:
Вилка фізично рухається, передача вмикається, але електроніка цього «не бачить». TCM вважає, що вилка застрягла в нейтралі, і, щоб запобігти пошкодженню механіки, блокує весь ряд передач.

Причина №2: Руйнування пластикових слайдерів (Plastic Guides)

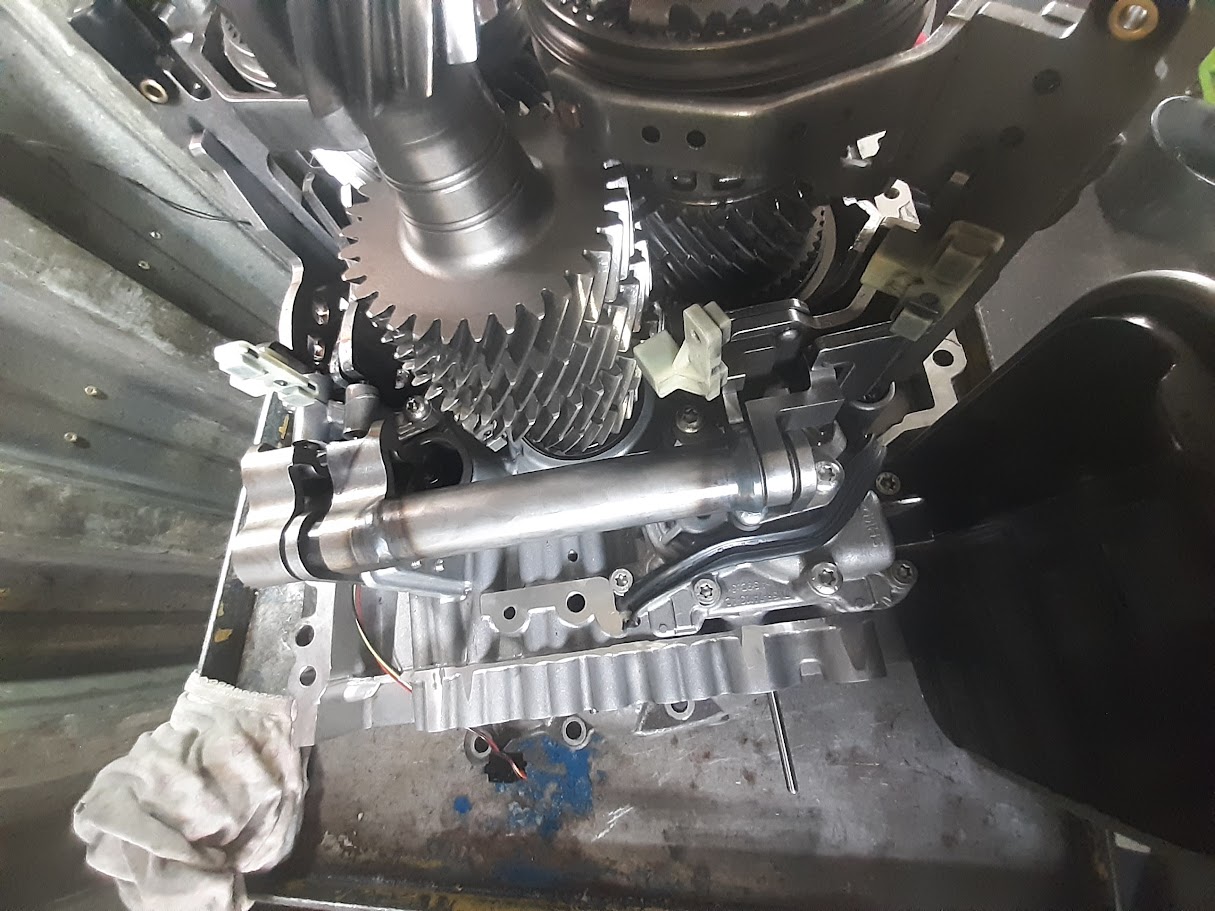

Вилки перемикання в MPS6 переміщуються по сталевих напрямних штангах. Щоб уникнути тертя «метал об метал», на кінцях вилок встановлені спеціальні полімерні накладки (слайдери/кліпси).

Механіка відмови:
Пластик з часом стає крихким («дубіє») і розсипається. Як тільки слайдер руйнується, виникає люфт.
1. Під час спроби перемикання вилку перекошує (Skewing).
2. Збільшується коефіцієнт тертя.
3. Гідравліка не може подолати опір заклинювання.
4. Вилка застрягає в проміжному положенні.

Уламки пластику також небезпечні — вони потрапляють у канали гідроблока, блокуючи роботу соленоїдів.

Причина №3: Втрата гідравлічної щільності поршнів (Piston Seal Failure)

Самі вилки не мають власного приводу. Їх штовхають гідравлічні поршні, інтегровані в корпус трансмісії. Ці поршні мають складну конструкцію з вулканізованим гумовим ущільненням на робочій поверхні.

Фізика процесу:
З роками гума втрачає еластичність, зсихається і стирається. Виникає ефект Internal Leakage (внутрішній витік).

• Мехатронік подає тиск масла на поршень, щоб штовхнути вилку.
• Через зношене ущільнення масло просочується повз поршень (втрата компресії).
• Сила тиску падає нижче розрахункової.
• Поршень не доштовхує вилку до кінця (недовключення передачі).

Електроніка фіксує невідповідність координат вилки заданим параметрам і видає помилку про «Заклинювання», хоча фактично вилка ходить вільно — їй просто не вистачає гідравлічної сили.
